Switcher ECU by Netfinity
Přepínač dat paměti 27C020 se používá pro přepínání softwarové mapy uložené v paměti EPROM.
Předpoklad zapojení vychází z faktu, že máte v ECU nainstalované paměti PLCC 27C010 128K x 8Bit. Náhradou paměti 128Kx8 za dvojnásobnou kapacitu 256Kx8 nám přibyde možnost ovlivňovat adresní prostor paměti pinem A17 30. Stávající paměť 128Kx8 používá k adresaci pouze piny A0-A17 a pin 30 se u této paměti nepoužívá
Jelikož se jedná o paměť s TTL logikou, měníme na pinu 30 logickou úroveň 0 a 1. Změnou stavu logické úrovně na 1 se dostáváme na druhou poloviu kapacity paměti, aniž by to ECU, nebo řídící program zjistil.
Při vypnutém vypínači pracuje paměť v horním adresním prostoru, zapnutím vypínače se dostáváme do spodního adresního prostoru.
klik
Popis adresace v paměti
| A17 | A16 | A15 | A14 | A13 | A12 | A11 | A10 | A9 | A8 | A7 | A6 | A5 | A4 | A3 | A2 | A1 | A0 | Popis |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | Adresa 0/0 DEC/HEX, ECU je na začátku první poloviny paměti |
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Adresa 131071/1FFFF DEC/HEX, ECU je na konci první poloviny paměti |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | Adresa 131072/20000 DEC/HEX, ECU je na začátku druhé poloviny paměti |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Adresa 262143/3FFFF DEC/HEX, ECU je na konci druhé poloviny paměti |

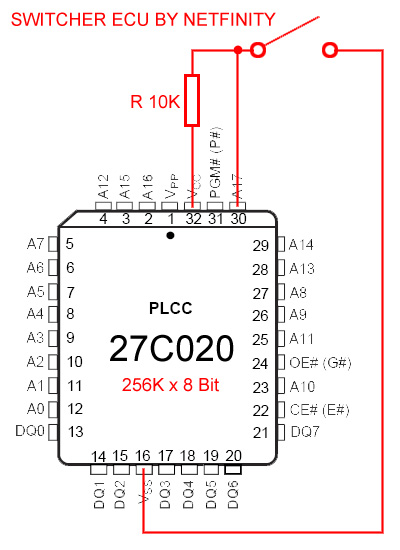

Schéma zapojení
Popis pinů paměti
| A0-A17 | Nastavení adresy v paměti |
| DQ0-DQ7 | Výstupní hodnoty z adresy |
| Vpp | Napájení +5V |
| Vss | GND - kostra |
| CE | Chip Enable - paměť aktivní |
| OE | Output Enable - výstup aktivní |
| PGM | Programování paměti |
